生物安全柜驗收必做：高效空氣過濾器檢漏

在實驗室中，我們會使用生物安全柜來保護樣品和操作人員，作為其核心部件之一，高效空氣過濾器的品質至關重要。在高效空氣過濾器的安裝和使用過程中，可能會出現過濾器破損的情況，會對人員和樣品造成潛在的污染。所以對高效空氣過濾器進行檢漏是極其必要的。

01什么是高效空氣過濾器檢漏？

高效空氣過濾器檢漏是指過濾器及其系統安裝后的現場檢漏，主要是檢查過濾器濾材中的小針孔和其他損壞，如框架密封、墊圈密封以及過濾器構架上的漏縫等。檢漏的目的是通過檢查過濾器及其與安裝框架連接部位等處的密封性，及時發現過濾器本身及安裝中存在的缺陷，采取相應的補救措施，保證區域的潔凈度。現場安裝完畢以后對過濾器進行檢漏是為了檢查過濾器是否有泄漏或泄漏是否在規范允許的范圍之內。如果過濾器裝置經檢漏是合格的，就可以確保潔凈室運行的安全可靠性，若此時室內潔凈度仍未達標，就應該從潔凈室的其它方面查找原因。

02過濾器檢漏的方法

目前常用的檢漏法氣溶膠為PAO，PAO為聚α烯烴，對人體無害，目前被普遍使用。此外，檢漏方法的檢測可使用氣溶膠光度計或粒子計數器。粒子計數器檢測的是粒子的粒子分布，常以“粒/L”為單位表示，而光度計檢測的是粒子的質量濃度，以“mg/L”表示。因此在檢測濾器效率時，使用粒子計數器和光度計得到的結果會有差別。塵埃粒子計數器與氣溶膠光度計相比靈敏度及精度稍差。對于現場檢漏而言，因光度計使用方便，檢測結果易于判斷，對泄漏檢測比較敏感而得到廣泛應用。

03檢漏的步驟

一般來講，檢漏的步驟包括以下六步。

1. 確定空調系統正常運轉并可供測試，風速與風量必需調整平衡完畢。

2. 使用氣溶膠產生器在上游釋放挑戰微粒，將PAO打入高效空氣過濾器上游，微粒濃度是大約每公升空氣含有10到20微克。微粒濃度可通過風量粗略計算，再用光度計確認。

3. 上游微粒濃度確認后，就可以在空氣過濾器表面掃描，尋找泄漏了。

4. 在高效空氣過濾器表面掃描時，掃描路徑可由外而內或沿長/短邊迂回檢測，其方式如下：

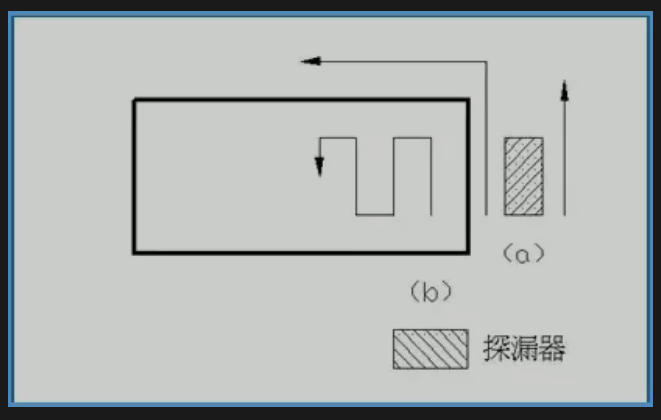

圖1 空氣過濾器檢漏示意圖

1）每一個高效空氣過濾器和其邊框均需測試；

2）掃描高效空氣過濾器的表面時，將探漏器擺設如圖 1（b）位置，用短邊方向前進，全面覆蓋過濾器；

3）掃描高效空氣過濾器的邊框時，探漏器擺設可以如上圖1（a）或位置，含蓋全部接縫；

4）利用光度計探頭在過濾器下游距過濾器表面不超過25mm，以小于50mm/s的速度移動；

5）氣溶膠光度計上的讀數是上下游百分比值，因此若是數值大于0.01，即可懷疑為泄漏，可退回約100mm反復再測，如果沒有持續高讀數，則可繼續測試，反之即為有泄漏，需作記錄且日后修補或更換。

5. 高效空氣過濾器若有破損則應修補或更新，然后重新再測。

6. 邊框若有泄漏，應重新安裝、調整，直到無泄漏為止。
