空氣處理機組選型參考
空氣處理機組選型參考
由于空氣處理機組型號眾多，配置也各不相同，因此價格差異很大；在選型中除了要滿足客戶需要之外，特別要考慮的是機組的價格，為了有助于各應用工程師選擇更低成本的機組以增加市場競爭力，特編寫此選型指導。
靜壓的選擇：
1.機組所承受的正壓值和負壓值既不是指機組的機外靜壓，也不是指風機的壓頭，而是指機組內部與機組外部大氣壓的差值，具體的計算方法如下：
機組的新、回、送風管阻力分別為A、B、C帕，機組內部功能段如圖所示，阻力計算部件為混合段、初、中效過濾器、表冷器、擋水板、均流板、消聲器、出風段，此處假設回風管阻力大于新風管阻力，則：
機外靜壓＝B+C（如果新風管阻力大于回風管，則B更改為A，下同）
風機的靜壓＝B+C+K+L+M+N+P+Q+R+S
機組負壓X＝B+K+L+M+N
機組正壓Y＝C+P+Q+R+S
2.在通常情況下，設計院只是給出機外靜壓，并不分別給出送回風管的阻力值，為了計算機組承壓，可按照B=C=0.7*機外靜壓來校核送回風管的阻力（需要注意區分的是機組直接回風或直接送風的情況。即機組如果是直接回風則機外靜壓等于送風管阻力；如果機組是直接送風不接送風管，則機外靜壓等于回風管阻力；如果不接送風管也不接回風管則機外靜壓為零）。
機組內部阻力值的確定：

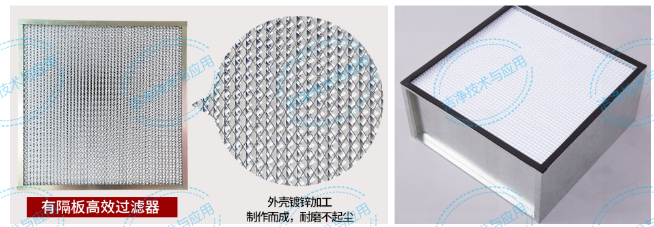

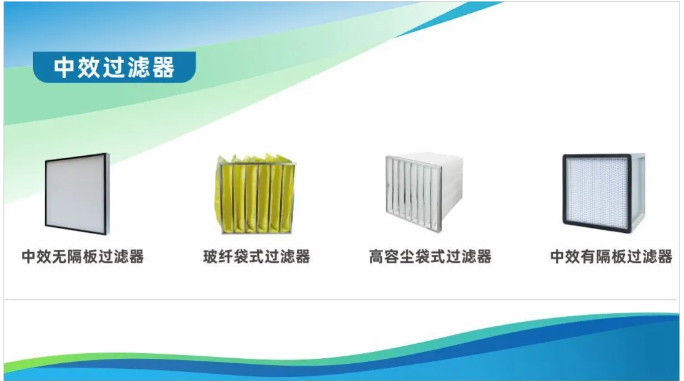

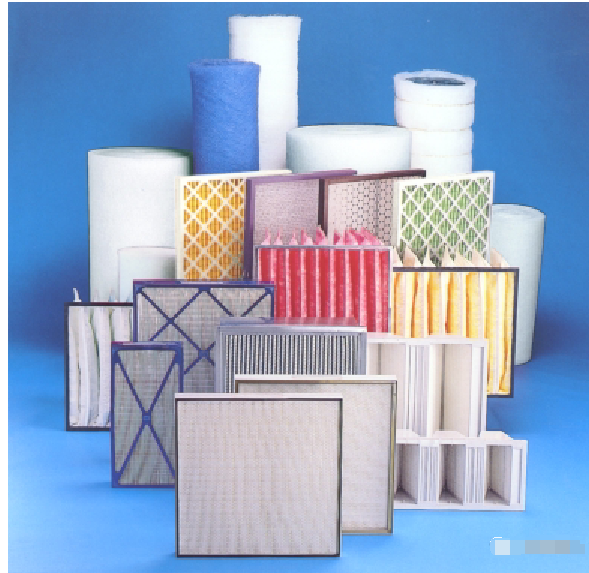

1.機組的內部阻力值包括混和段風閥、初中高效過濾器、表冷盤管、加熱盤管、擋水板、均流板、消聲器、濕膜加熱器、出風段風閥、熱回收轉輪等，當機組內部有上述部件時，需要確認上述部件的阻力值，在組合式空氣處理機組的樣本上有上述各部件的阻力值表和曲線，可根據各機型查找相應的阻力值，也可按照下面的各部件阻力值估算：
選型時可按照上表中的值來估算機組內部的阻力。此處需要指出的是表冷盤管的阻力值選取與以前的有區別，阻力值只是按照選型表的90％計。
機外靜壓的估算：
1.機外靜壓通常是由設計院根據風管的設計來進行計算，然后給出，我們只是根據設計院給出的值來選擇計算風機的壓頭即可，但是在實際的銷售過程中，有時會碰到客戶不能提供機外靜壓值，或者設計院在計算風管阻力時取的安全系數偏大，導致要求的機外靜壓值過大。這里要指出的是，機外靜壓取的不足，固然不行（會導致實際運行時風量和壓頭不夠，不能滿足客戶要求），但是機外靜壓值取得過大也是不行的（這是許多銷售人員和業主易犯的錯誤，認為靜壓值大一點，安全系數保險一些總不會錯，實際上這是不可取的），因為這樣會直接導致如下幾種后果。
1）機外靜壓值取得過大，計算出的電機功率會增大，風機的型號會增大，甚至為了滿足機組結構的強度，需要選用更厚面板的機組，導致設備成本（或業主初投資）增高；
2）由于計算的機外靜壓比實際的風管阻力過大，在風柜安裝好之后，風量會超標，引起機組噪音增大，不得不通過更換皮帶輪來降低風機轉速，減少風量；3）實際運行時不需要如此高的機外靜壓和風量，要通過風閥來節流，增加的節流阻力，并且由于選用的電機功率過大，導致電機、風機在低效率區運行，使運行成本增大，增加了業主的運行費用。
3.由此可見，機外靜壓選的過大，對設備銷售和業主的初投資、運行都是不利的（可向業主闡述靜壓過大對運行費用增加的危害），因此當客戶要求的機外靜壓值過大時（此處給一個參考值：（10*風量）開平方，即9000風量時，機外靜壓不大于10*9000的平方根300Pa；25000風量時，機外靜壓不大于250000的平方根500 Pa；50000風量時小于700 Pa；80000風量時小于900Pa），有必要向客戶和設計院校核阻力值，看是否有特殊的阻力部件如凈化用的高效過濾器等，否則有必要根據設計圖紙或?qū)嶋H的管道布置情況來計算機外靜壓值。下面給出風管阻力（機外靜壓）的估算值，供大家參考：
上面是在主送風管風速在8m/s左右時的參考值，當主管風速不同時，可在此基礎上調整。
4.另外一個估算方法是可參考送回風管的總長度來估計，一般是每米風管約為4～8Pa左右（此阻力值已經包含了彎頭、變徑、散流器、管道閥門等部件的阻力）。如機組送風管長度20m，回風管長度10m，則機組的機外總靜壓約為120～240Pa左右，此數值即為空氣處理機組的機外靜壓值。
各種壓力值的區分：
1.前面我們提到機外靜壓、機外全壓、機外余壓、風機靜壓、風機全壓等各種壓力值，下面講一下如何區分。
2.首先對于任何一點均存在全壓＝動壓+靜壓，此處通?？山普J為風機全壓＝風機動壓+風機靜壓，機外全壓＝機外動壓+機外靜壓。
3.對于組合式空氣處理機組，根據國標GB/T14294-2008的規定，其對機組壓頭定義為“機外全壓”，是指機組在克服自身阻力后在出風口處的動壓和靜壓之和。通常送、回風管道或部件的阻力是和靜壓相對應的，仍然參照上面的圖示，則機外全壓應等于（B+C+出風口動壓）。而通常所說的機外余壓應是不準確的一種提法，因為不知道到底是靜壓還是全壓，而這兩者之間相差了動壓，根據動壓＝（空氣密度*空氣流速的平方）/2，則通常有50～100Pa左右的差距，此處為了降低風機和電機的功率，如果客戶只是講機外余壓（而沒有指明是機外全壓還是機外靜壓），選型時一律按機外全壓選型。
4.風機靜壓與機外靜壓的關系同2中的計算方法一樣，其全壓和靜壓的關系參照機外全壓和靜壓的選型方法。
風機、電機的選擇：
1. 風機的選擇必須知道兩個參數，風機處理的風量和風機的壓頭（全壓或靜壓）。風機中有前彎風機和后彎風機可以選擇?，F(xiàn)在標準配置多為前彎進口風機（因為前彎風機的價格比后彎風機的價格便宜）。
2.在選擇風機時可以對前彎和后彎的風機進行組合，當采用后彎風機電機功率降低一檔時（因為通常情況下，后彎風機的效率較高），有可能采用后彎風機價格會更有優勢；當然并不是所有的選用后彎風機就可以降低一檔電機功率。因此需要大家根據實際情況選擇，以優性價比為首要考慮的因素。但是對于要配變頻器的風機，請一定采用后彎風機，這樣有利于風量的調節。
3.風機的選取：標準是按風機的出口風速選擇風機的型號，一般是控制風機的出口風速在10～13m/s之間（不超過16m/s），此時風機的效率也是比較高的。出口風速太高，會增大風口的噪聲；但是出口風速選擇過小，會使風機型號增大（更可能會相應增大箱體的尺寸），造成機組成本增高。因此風機的選擇可以按照樣本上的風機的葉輪直徑來選擇風機的型號，要求相應風量下的風機型號不要超過樣本的葉輪直徑。
4.電機的配置為4極電機（額定轉速為1470rpm），但是在有些情況下，風機的轉速會比較高，如果此時仍然選用4極電機，就會出現風機的轉速大大超過電機的轉速，在這種情況下，對于風機的運行是很不利的，因此當風機轉速過高時（通常≥1800rpm），建議采用2極電機，此時電機的成本也有可能會降低（當電機功率相同時，如果電機基座不同，電機價格是由2極－4極－6極逐漸增加的）。但需要注意的是要校核風機的啟動力矩，另外當風機的轉速較低（通常≤750rpm），也需要校核啟動力矩，如果啟動力矩不夠，就需要采用采用6極電機，啟動力矩的校核可以通過風機選型軟件自帶的皮帶、帶輪的選型計算，即如果可以通過選型選出所定電機極數的皮帶和皮帶輪，那么此極數電機就可以使用，否則其啟動力矩就不夠，需要采用更多極數的電機。
盤管的選型：
1.盤管的選型：表冷盤管的選型結果是濕工況下表冷盤管的制冷能力，沒有考慮電機發熱等外部影響因素，而國標中風量的測定是在干工況下的測試值，因此建議在選取表冷器阻力時按照選型結果乘以0.9倍計算盤管阻力即可，當盤管阻力比較大時，采用此方法可有效降低風機和電機的型號，減少機組成本。
2.當機組同時配有冷盤管、熱盤管（和加濕器）時，機組的功能段排列盡可能采用將表冷盤管、加熱盤管（和加濕器）放置在同一個功能（運輸）段內，即表冷盤管和加熱盤管連在一起放置在接水盤上（如果有加濕器也可緊接盤管放在一起，這樣可充分利用盤管段后面的空間），這樣可以減少機組長度尺寸，也不必要再在表冷器后面增加擋水板和檢修段，可減少機組成本。如果客戶堅持要在表冷器和加熱器之間開檢修門，檢修門也可充分考慮利用表冷段后面的空間，不一定需要4M的長度來開檢修門。
