空氣過濾器的等級劃分
空氣過濾器的等級劃分
|
一般通風用過濾器分類—大氣塵記數法
|
GB12218-89分級
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
|
粒徑（μm）
|
≥5.0
|
≥1.0
|
≥0.5
|
|
記數效率（%）
|
<40
|
40≤E＜80
|
40≤E＜80
|
70≤E＜99
|
95≤E＜99.9
|
|
GB/T14295-93分級
|
|
粗效
|
中效
|
高中效
|
亞高效
|
|
粒徑(μm）
|
|
≥5.0
|
≥1.0
|
≥0.5
|
|
記數效率（%）
|
|
20≤E＜80
|
20≤E＜70
|
70≤E＜99
|
95≤E＜99.9
|
歐洲現行分類
|
標準
|
EN779:1993
|
EN1882-1:1998
|
|
規格
|
比重法(%)
Arrestance
|
比色法或計數法(%)
Dust-spot
Or Particle Efficiency
|
易穿透粒徑法(%)
MPPS
|
|
G1
G2
G3
G4
|
E<65
65≤E<80
80≤E<90
90≤E
|
|
|
|
F5
F6
F7
F8
F9
|
|
40≤E<60
60≤E<80
80≤E<90
90≤E<95
95≤E
|
|
|
H10
H11
H12
H13
H14
|
|
|
85≤E＜95
95≤E＜99.5
99.5≤E＜99.95
99.95≤E＜99.995
99.995≤E＜99.9995
|
|
U15
U16
U17
|
|
|
99.9995≤E＜99.99995
99.99995≤E＜99.999995
99.999995≤E
|
美國效率規格
|
規格
|
計數法(%)Particle Efficiency
|
計重法(%)
Arrestance
|
試驗
終阻力(Pa)
Final Resist
|
|
|
0.3～1.0μm
|
1.0～3.0μm
|
3.0～10.0μm
|
|
MERV1
MERV2
MERV3
MERV4
|
|
|
E3<20
E3<20
E3<20
E3<20
|
Aavg＜65
65≤Aavg＜70
70≤Aavg＜75
70≤Aavg
|
75
75
75
75
|
E1為0.30-0.40,0.40-0.55,0.55-0.70,0.70-1.0μm 四個粒徑區間試驗全過程中的低平均值；E2為1.0-1.3,1.3-1.6,1.6-2.2,2.2-3.0μm 四個粒徑區間的低平均值;E3為4.0-4.0,4.0-5.5,5.5-7.0,7.0-10.0μm 四個粒徑區間的低平均值
|
|
MERV5
MERV6
MERV7
MERV8
|
|
|
20≤E3＜35
35≤E3＜50
50≤E3＜70
70≤E3＜80
|
|
150
150
150
150
|
|
MERV9
MERV10
MERV11
MERV12
|
|
E2＜50
50≤E2＜65
65≤E2＜80
80≤E2＜90
|
85≤E3
85≤E3
85≤E3
90≤E3
|
|
250
250
250
250
|
|
MERV13
MERV14
MERV15
MERV16
|
E1＜75
75≤E1＜75
85≤E1＜95
95≤E1
|
90≤E2
90≤E2
90≤E2
95≤E2
|
90≤E3
90≤E3
90≤E3
95≤E3
|
|
350
350
350
350
|
|
MERV17
MERV18
MERV19
|
≥99.97% IEST-A類
對0.3 μm 粒子 ≥99.99% IEST-C類 HEPA過濾器
≥99.999% IEST-D類
|
|
MERV20
|
對0.1~0.2μm 粒子, 掃描法≥99.999% IEST-F類 UEPA過濾器
|
|
|
|
空氣過濾器 (Air Filter)
|
濾網等級
|
適用灰塵粒徑(μm)
|
適用灰塵 濃度(mg/m3)
|
壓力損失 (mmAq)
|
捕集效率 (%)
|
濾材
|
主要用途
|
|
初級濾網 PRE FILTER
|
≧5
|
0.1~0.7
|
3~20
|
70~80 (重量法)
|
合成纖維
|
外氣處理 空調箱前端
|
|
中性能濾網 MID FILTER
|
≧1
|
0.1~0.6
|
8~25
|
60~95 (比色法)
|
合成纖維
玻璃纖維
|
高效濾網前端
循環空氣前端
|
|
準高效率網 E-HEPA FILTER
|
≧0.3
|
≦0.3
|
15~35
|
≧95 (0.3μm DOP)
|
玻璃纖維
|
Class 100~10000 無塵室終濾網
|
|
高效率網 HEPA FILTER
|
≧0.3
|
≦0.3
|
25~50
|
≧99.97 (0.3μm DOP)
|
玻璃纖維
|
Class 10~10000 無塵室終濾網
|
|
超低洩漏濾網 ULPA FILTER
|
0.1~0.3
|
≦0.1
|
25~50
|
≧99.995 (0.12μm DOP)
|
特殊 玻璃纖維
|
Class 1~10 無塵室終濾網
|
|
|

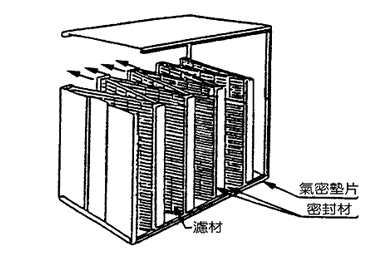

無隔板式過濾器(Minipleat) 構造圖(一)標準型
|
|
|
|
無隔板過濾器(Minipleat) 構造圖(二)大風量型
|
|
|
|

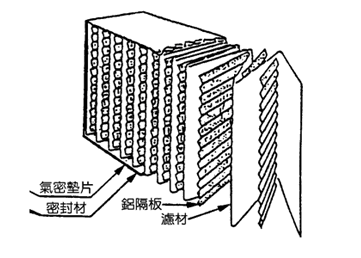

有隔板過濾器(Separator) 構造圖(一)標準型
|
|
|
|
有隔板式過濾器(Separator) 構造圖(二)大風量型
|
|
|
|
空氣過濾器的分類
潔凈室用空氣過濾器種類較多，按結構形式分，有：
1． 平板式過濾器
2． 折迭式過濾器
3． 袋式過濾器
4． 有隔板折疊形過濾器
5． 無隔板折疊形過濾器
按過濾效率分類，是為常見的方法；按國家標準GB/T14295-93《空氣過濾器》及GB13554-92《高效空氣過濾器》的規定，在額定風量下，有：
2． 粗效過濾器
3． 中效過濾器
4． 高中效過濾器
5． 亞高效過濾器
6． 高效過濾器（超高效過濾器）
達到HEPA標準的過濾網，對于0.1微米和0.3微米的有效率達到99.998%，HEPA網的特點是空氣可以通過，但細小的微粒卻無法通過。濾料：玻璃纖維濾料或聚酯纖維（PP）濾料
它對直徑為0.3微米（頭發直徑的1/200）以上的微粒去除效率可達到99.7%以上，是煙霧、灰塵以及細菌等污染物有效的過濾媒介。（抽煙產生的煙霧顆粒直徑為0.5微米）
初中高效過濾器的等級劃分是怎樣的，歐洲標準對應的數字的效率。
空氣過濾器效率等級劃分
G1 40%
G2 65%
G3 85%
G4 90%
此上為初效過濾器，針對的為5微米的塵埃粒子，一般檢測方法為計重法。
F5 45%
F6 6
