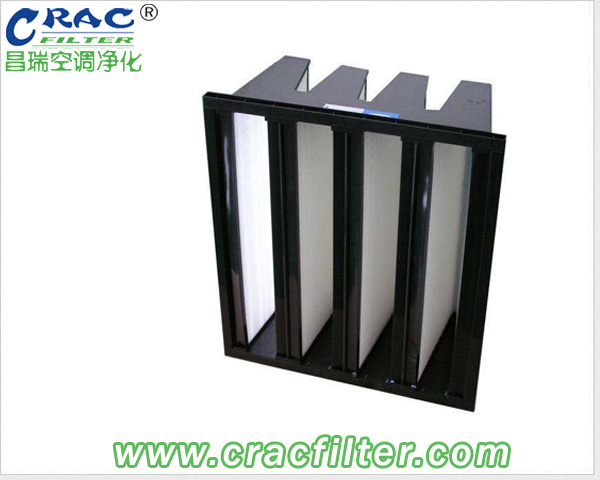

高效過濾器檢漏方法匯總

1.鈉焰法

原理：鈉焰法原理是將氯化鈉水溶液噴霧、干燥形成質量中值直徑約為0.4μm 的氯化鈉氣溶膠作為試驗塵。在被測高效濾料的前后進行含塵空氣采樣，并引到鈉火焰光度計內，測出與含塵濃度相關的光電流值，從而算出濾料的透過率。

測試原理：試驗塵源為單分散相氯化鈉鹽霧，“量”為含鹽霧時氫氣火焰的亮度，主要儀器為火焰光度計。鹽水在壓縮空氣的攪動下飛濺，經干燥形成微小鹽霧并進入風道。在過濾器前后分別采樣，含鹽霧氣樣使氫氣火焰的顏色變藍、亮度增加。以火焰亮度來判斷空氣的鹽霧濃度，并以此確定過濾器對鹽霧的過濾效率。國家標準規定的鹽霧顆粒平均直徑為0.4μm,但對國內現有實測結果為0.5μm。歐洲對實際試驗鹽霧顆粒中徑的測量結果為0.65μm。隨著其他檢測方法的普及，歐洲已經不再使用鈉焰法。國內有關部門正在修訂原來的國家標準，是廢止還是繼續使用鈉焰法，意見還沒有等到落實。

2. 計數掃描法

按《潔凈室施工及驗收規范》（JGJ71-90）中規定，被檢高效過濾器必須已檢測過風量，并設計風速80%-120%之間運行，對于被檢高效過濾器上風側的顆粒濃度對受控粒徑對于≥0.5μm 粒子的濃度，必須≥3.5×104pc/L，對受控粒徑≥0.1μm 的粒子濃度，必須≥3.5×106-3.5×107pc/L。使用小采樣量＞1L/min 的粒子計數器掃描法，對高效過濾器安裝接縫和主斷面進行掃描檢測，檢測點應距被測表面20-30mm，測頭以5-20mm/s 的速度移動，對被檢過濾器整個斷面、封膠頭和安裝框架處進行掃描。在《潔凈室施工及驗收規范》中規定，由高效過濾器下風側泄漏濃度換算成的穿透率來衡量是否合格。

實際存在的問題：高效過濾器一般都在系統風量和各風口風量調整平衡后進行，根據規范要求各風口風量與設計的風量偏差小于15％，這滿足被檢風口在接近設計風速下進行的條件。所以當風量平衡好后要及時進行高效過濾器泄漏的檢測工作。

在工程上，對于大于100 級的凈化系統一般采用的粒子計數器的小粒徑通道為0.3μm。所以，被檢高效過濾器在上風側的微粒濃度受控粒徑為≥0.5μm，其濃度必須≥3.5×104pc/L，而一般大氣塵的濃度為5.3×104-2.5×105pc/L，這到了粒子計數器的讀數上限范圍。

在許多凈化系統中，進入循環空調箱的新風經過過濾器的處理，濃度遠遠小于大氣塵濃度，和回風混和后的濃度會更低。因此，在安裝好的凈化空調系統中引入大氣，是值得慎重思考的問題。為了保證被檢空氣過濾器上游粒子濃度要求，而不破壞系統風量的平衡，在上游引入均勻濃度的人工氣溶膠是理想的手段。

引入的氣溶膠濃度到底需要多少，這其實跟安裝的高效過濾器的效率和粒子計數器的分辨率有關。粒子計數器小位是個位，小數為零。測試儀器一般都會有死區，如果要求的下游濃度小于10 顆為合格，這些數據是否有效，按照統計學的原理是很難保證的。

現在，國內大多以美國DOP 試驗對0.3μm 粒子的過濾效率作為高效過濾器的分類。所以采用計數掃描法檢漏時，被測粒徑應≥0.3μm，這對上游濃度的要求更好。按高效過濾器的效率99.97％，下游濃度保證三個有效數字以內，則要求上游空氣中粒徑≥0.3μm 的微粒濃度至少約為6×104pc/L。如果采用效率99.99%效率的高效過濾器，上游≥0.3μm 的微粒濃度約為2×105pc/L，這時上游≥0.5μm 的粒子濃度，遠遠≥3.5×104pc/L。所以，采用大氣作為塵源已經不能滿足測試要求。

大流量的粒子計數器更適合用來檢測高效過濾器的安裝泄漏，空氣采樣量越大，測試結果就越具有代表性，準確度也就越高。規范要求的采樣量是1l/min，而我們多使用的采樣量是0.1cfm（2.83l/min），以此滿足測試儀器的要求，但這樣會影響到檢漏的工作效率。以610×610 高效過濾器為例，使用移動采樣頭在高效過濾器下側采樣時，采樣速度20mm/s,矩形100×11.33 采樣器至少需要244秒；圓形采樣器的采樣速度更慢，檢漏掃描所用的時間更長。而ISO14644-3《metrology and test methods》計算掃描速率和可接受觀測計數法的計算法則對一般工程技術人員來說又比較難掌握，所以，今后國家在制定這方面的規范時，對不同級別的高效過濾器，建議采用合適的采樣速率和可接受觀測計數，方便工程測試人員實際操作。

3.DOP 粒子掃描正壓檢漏法

檢測人員必須注意規范中要求的采樣時間、上游粒子濃度等參數在實際應用中的可操作性。在參與某一制藥廠凈化車間高效過濾器的檢漏時，結合日本JIS-b-9927、美國Fedstd-209d 標準，采用laskin DOP 粒子發生器產生大量穩定的符合要求的微粒子，以造成上游≥0.3μm 粒子濃度大于或等于1×105pc/L。在過濾器上游通過壓縮空氣（冷發生）將DOP 微粒均勻噴射在系統內，由于濃度一般大于1×105pc/L，超出檢測儀器測量范圍，所以在檢測儀器前串聯粒子濃度稀釋器，使被測濃度在檢測儀器測量范圍。

對出廠效率為99.97%的高效過濾器檢漏時，實測所得透過率應低于0.06％，即實測所得顆粒濃度小于0.06%C1（C1 為上游濃度）。粒子發生器在過濾器上游所發出的粒子濃度≥0.3μm 時為3.3×106pc/2.83l，對于不同風量系統，換算成下游極限濃度，如某一設計風量為15000m3/h凈化空調系統下游極限濃度1960pc/2.83l。待粒子發生器所發生氣溶膠濃度穩定后，用粒子計數器對安裝好的高效過濾器進行檢漏試驗。粒子計數器必須同時對高效過濾器外框和內表面分別進行兩次掃描，過濾器上游也必須對風管中的氣溶膠濃度進行兩次采樣測試，采樣和掃面的周期必須相等，起止時間盡量要一致。

以規格為610×610 高效過濾器為例，建議采用采樣周期為一分鐘，速率為50mm/s。檢漏前用高約500mm 的圍擋放在高效過濾器的四周，可以防止高效過濾器外框以外的氣流形成渦流，影響掃描測試的結果。過濾器的泄漏主要原因是外框密封圈的密封效果不好，或者濾料不夠平整嚴密。實際應用中安裝泄漏主要來自于外框，外框密封條的質量與泄漏有很大關系。

因此，工程上檢漏時會在高效過濾器得四周加放圍擋，減小風口圍擋下部出口面積時，圍擋內形成一定正壓，如果高效過濾器安裝泄漏，粒子會通過圍擋往外泄漏。這時粒子計數器可按50mm/s 左右的速度在高效過濾器下25mm 處掃描1 分鐘，即可判斷過濾器是否泄漏，這就是“正壓檢漏法”。對于具有大量的高效過濾器風口的凈化車間來說，高效正壓檢漏法的測試效果與傳統的內外框掃描法相當，但效率提高了一倍。以一個有60 個610×610mm 高效過濾器風口的凈化空調系統為例，采用傳統的方法掃描至少一般要兩個小時，而采用正壓檢漏法快只要一個小時，節省了一半以上的時間。

4. 油霧法

測試原理：塵源為油霧，“量”為含油霧空氣的濁度，儀器為濁度計。以氣樣的濁度差來判定過濾器對油霧顆粒的過濾效率。德國規定用石臘油，油霧粒徑為0.3-0.5μm 。中國標準規定的油霧平均直徑為0.28-0.34μm,對油的種類未做具體規定雖然中國標準規定可以用油霧法，但國內廠家更愿意使用同一標準規格的另一種鈉焰法，只有部分生產廠家在測量過濾材料時仍使用油霧法。

5. 粒子計數器法

測試原理:將含塵氣流以很小的流速通過強光照明區,被測空氣中的塵粒依次通過時,每個塵粒將產生一次光散射,形成一個光脈沖信號,根據光脈沖信號幅度的大小與粒子表面的大小成正比的關系,由光電倍增管測得粒子數及亮度,確定其過濾效率

6. PAO法

目的和原理：現場安裝完畢以后對高效過濾器進行檢漏是檢查高效過濾器及配套的靜壓箱是否有泄漏或泄漏是否在規范允許的范圍之內。如果高效過濾器裝置經檢漏是合格的，可以確保潔凈室的安全可靠的運行，此時室內潔凈度仍未達標，應從潔凈室的其它方面查找原因。

在被檢測高效過濾器上風側發PAO 氣溶膠作為塵源，在下風側用光度計采樣檢測，含塵氣體經過光度計時產生的散射光經光電效應和線性放大轉換為電量，并由微安表快速顯示，采集到的空氣樣品通過光度計的擴散室，由于粒子擴散引起燈光強度的差異，經測定這個光強度，光度計便可測得氣溶膠的相對濃度。
