高效過濾器的穿透率，也就是初阻力
高效過濾器的穿透率，也就是初阻力
穿透率是評估過濾器凈化效果的重要指標。它可以通過實驗和測試方法來確定，并且受到過濾器材料和設計的影響，具體公式為K=(1?α)×100%，?其中KKK代表高效過濾器的穿透率，?α\alphaα代表DOP高效過濾器的效率，這種計算方法主要用于評估過濾器在安裝后的泄漏試驗中的性能，?特別是在需要達到10000級或更高潔凈度的層流或亂流環境中，?進行泄漏試驗尤為重要。?

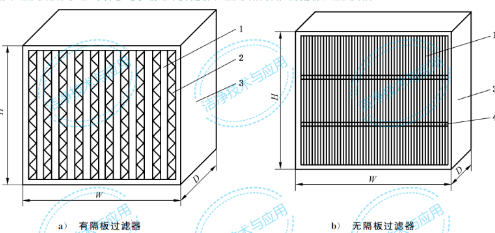

根據經驗，在濾料性能確定的情況下，高效過濾器的阻力與高效過濾器的結構關系很大，由此造成的影響在50Pa左右。高效過濾器積灰，阻力增加，當阻力增大到某一規定值時，過濾器報廢。新高效過濾器的阻力稱"初阻力";對應高效過濾器報廢的阻力值稱"終阻力"。設計時，常需要一個有代表性的阻力值，以核算系統的設計風量，這一阻力值稱"設計阻力，慣用的方法是取初阻力與終阻力的平均值。也可以取額定風量下檢測，或者可以在0.45m/s的情況下檢測，另外，首先要確定是過濾器的邊框漏還是過濾器與箱體之間，前者漏的話只有補或者換才行，而后者的話看下是不是過濾器沒有放平或者過濾器的平行度有問題，還有密封條是不是完好的，這些都有可能造成泄漏
高效過濾器檢漏流程和周期
高效過濾器檢漏流程
高效過濾器的檢漏通常采用PAO發生器在濾器上游發塵，使用光度計檢測濾器上下游氣溶膠濃度來判定濾器是否有泄漏。高效過濾器檢漏流程主要包括以下幾個步驟：?
（1）準備測試設備和材料：?測試人員需要準備好PAO/DOP粒子發生器、?氣溶膠光度計、?手套和口罩等防護裝備，?以及過濾器測試架或設備。?同時，?需要檢查設備是否處于正常工作狀態。?
（2）安裝過濾器：?將待測試的高效過濾器安裝到測試架上，?并連接氣溶膠光度計。?在安裝過程中，?需要檢查過濾器是否有明顯的破損或污染。?
（3）噴灑PAO/DOP顆粒物：?在過濾器的上游區域均勻地噴灑PAO/DOP顆粒物，?以模擬室內空氣中的顆粒物。?噴灑的時間和方式需要按照相關標準和操作規程進行。?
（4）檢測PAO/DOP顆粒物濃度：?在噴灑后，?使用氣溶膠光度計測量外部的PAO/DOP顆粒物濃度。?測試人員需要按照標準要求記錄測量結果并進行評估和分析。?
（5）分析測試結果：?根據測量結果，?測試人員分析過濾器的泄漏情況和位置。?如果光度計提示報警，?則說明過濾器存在泄漏，?并需要進一步定位泄漏的位置。?此外，?還可以對過濾器的性能進行評估，?并記錄測試結果和評估報告。
（6）掃描檢漏：卸下HEPA的散流板，對整個濾器面、濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間的密封進行掃描。掃描時采樣頭距濾器面約1英寸（約2.54cm），掃描速度不超過5cm/s。掃描按直線來回往復地進行，線條間應重疊。檢測過程中，若有報警聲（即%LEAKAGE（泄漏率）超過0.01%），表明有泄漏。泄漏處經用硅膠堵漏或緊固以后再進行掃描巡檢。檢查一個過濾器約為5min左右，在測試的過程中，應經常確認上游氣溶膠的濃度，注意在檢測過程中應帶防護面罩和防護眼罩。
（7）結果判定及處理：高效過濾器泄漏率應小于等于0.01%。若HEPA在檢測過程中，所有點的%LEAKAGE（泄漏率%）都不超過0.01%，則判該HEPA合格，若有一處%超過0.01%，則判為不合格，并將該點標記出來，需修補或更換。高效過濾器濾料泄漏處允許用專用膠水修補，但是單個泄漏處的面積不能大于總面積的1%，全部泄漏處的面積不能大于總面積的5%，否則必須更換。
高效過濾器檢漏周期
（1）FDA在無菌藥品生產指南中建議對于無菌制劑生產車間每半年進行一次檢漏，我國在GMP檢查指南中建議通常一年一次。
（2）ISO14644對已安裝HEPA的泄漏檢測，建議的長時間間隔為24個月。DOP檢漏在HEPA安裝或更換后都應進行。
（3）當環境監測顯示空氣質量惡化、或當產品無菌試驗不合格、培養基模擬灌裝試驗失敗時，都可作為偏差調查的一部分進行檢漏。需進行檢漏試驗的濾器還包括烘干隧道和干烤箱所使用的HEPA。
