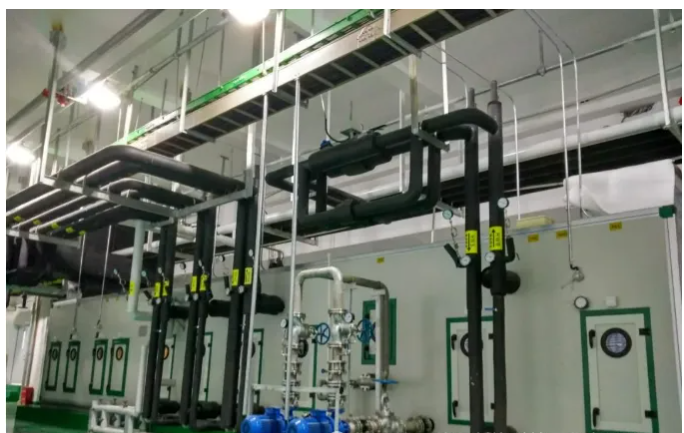

一、MAU機組介紹
MAU（Make-up Air Unit）
稱為新風機組（全外氣空氣處理機組）
工作原理：是在室外抽取新鮮的空氣經過除塵、除濕（或加濕）、降溫（或升溫）等處理后通過風機送到室內，在進入室內空間時替換室內原有的空氣。當然以上所提到的功能得根據使用環境的需求來定，功能越齊全造價越高。
組成：

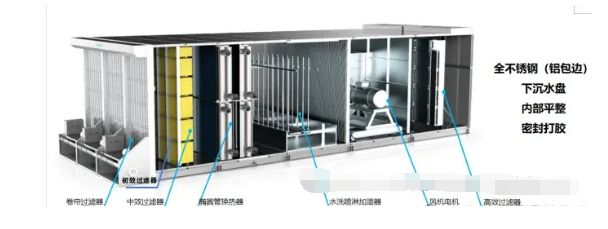

MAU新風機組通常由風機、冷盤管、熱盤管、空氣過濾器（包括初級、中級、高級三級過濾）、加濕器等組成，通過這些設備對室外空氣進行預處理，然后送入集壓箱后送入室內，通過和FFU以及DCP冷盤管進行配合以保持室內空氣的新鮮度和適宜的溫度及濕度。
地位：凈化空調箱是無塵室空調系統的核心。
◆滿足FAB內人員對新風的需求；——Q1
◆補充排氣風量；——Q2
◆維持FAB正壓；——Q3
◆調節潔凈室空氣溫濕度。
Image特點：MAU空調箱主要特點是處理風量大，并且由于外氣在不同季節溫濕度差異大，相應的能量、加濕量、風機靜壓都很大。若設備處理能量達不到設計要求將對室內溫濕度、車間的壓力產生較大影響。

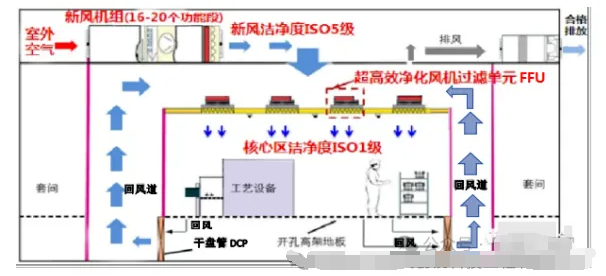

通常MAU與FFU、DCC搭配組合來保證潔凈室環境條件:
這種搭配（MAU+FFU+DCC）通常在潔凈度要求較高的空調系統中才會使用。
二、各功能段參數簡介
1.卷繞式過濾：大氣塵計數效率:≥35%(≥5μm)
2.初效過濾：效率G4 大氣塵計數效率:≥80%(≥5μm)
3.中效過濾：效率F8 大氣塵計數效率:≥85%(≥1μm)
4.預熱盤管：進風參數:tdb=1.7 °C 出風參數:tdb =28 °C
5.一級表冷：進風參數:tdb=38.7 °C，twb=29.1 °C 出風參數:tdb =17 °C，twb =16.5 °C
6.水洗加濕：淋水室加濕有效加濕量629kg/h（12萬CMH），加濕介質 RO水 加濕效率≥95% 帶擋水板 進/出風含濕量（g/kg）3.09/7.45
7.二級表冷：進風參數:tdb=17 °Ctwb=16.5 °C 出風參數:tdb =9.8 °C，tdb =9.4 °C
8.二級加熱：進風參數:tdb=9.5 °C 出風參數:tdb =22°C
9.風 機 段：有關防微振要求的直聯變頻離心風機 送風量120,000m3/h 機組出口余壓900Pa 風機效率80% 電機功率160kW 變頻電機 風機自動變頻
10.高效過濾：H13 W組合式 DOP效率: ≥99.97%(@0.3μm)
過濾段
在空調機組中，由不同過濾級別過濾器組成多級過濾系統，過濾器主要的作用是過濾室外空氣的灰塵顆粒物、氮硫化物、VOC、AMC等有害有機揮發性化合物。
空氣過濾器規格中的G，F(xiàn)，H，U是等級的劃分，確切來說是根據歐標的等級劃分?？諝膺^濾器不同的國家有不同標準，我國國家標準分為初效過濾器，中效過濾器，高效過濾器三個等級，歐洲標準分為G、F、H、U四個等級。U是指超高效;H是普通高效;F是中效；G則對應的是初效。（如下圖所示）
潔凈室顆粒度標準
潔凈室FFU的基礎介紹
盤管段
各盤管的作用：
對空氣/外氣的加熱、冷卻、除濕用盤管來實現。其方式是通過銅管翅片與空氣換熱，進而對空氣加熱（或降溫、除濕）；因此盤管是處理機組的核心部件之一。
預熱盤管：加熱外氣，提升外氣溫度；
預冷盤管：冷卻外氣，降低外氣溫度；
再冷盤管：降低空氣的溫度和濕度；
再熱盤管：夏季深度除濕，送風溫度過低時進行升溫補償；冬季外氣溫度較低，外氣先經過預熱再水洗加濕，新風溫度略有降低，空氣通過再熱盤管升溫控制送風溫度，避免較低溫度的空氣送入潔凈室。
風機段
風機段主要作用是提供動力，輸送空氣到房間。對于不同的送風量要求可以通過變頻方式實現。
風機基座下部安裝彈簧避震器，風機出風口安裝帆布，起到緩震作用，變頻電機帶強冷散熱風扇，獨立接電源，防止電機降頻后溫度上升。
風機一般根據需求的風量和壓力選型，空調箱用風機一般為雙吸離心式風機，分前傾式和后傾式（包括翼截式）、直聯式風機，一般總靜壓在750Pa以下采前傾式。
加濕段
常見的加濕器形式有：
1.水洗加濕器
2.高壓微霧加濕器
3.濕膜加濕器
4.電極、電熱加濕器
5.干蒸汽加濕器等
適用范圍：
適用于大風量工況，加濕量大，系統可靠性與加濕潔凈度要求較高的場合。在中大型MAU項目中廣泛應用。
工作原理：
空氣流經前擋水板均流后進入噴淋室后流經噴水排管，與噴嘴中噴出的水滴相接觸進行熱濕交換，可同時實現加濕、水洗空氣、調節空氣溫功能，被水清洗后，空氣經后擋水板濾水流出。
優勢亮點：
對比其他加濕方式，噴淋加濕運行費用經濟性顯著。且過渡季節可不開啟主機，僅使用噴淋實現溫度調節。
水洗空氣，減少空氣中固體（灰塵或粉塵）的含量和有害氣體（二氧化硫，硫化氫，氨類，苯類）的含量; 消除靜電;
運行穩定性好，可靠性強,結構剛性好。
